2.2 Diody led - kostka do gry

Ćwiczenie 1 – diody LED

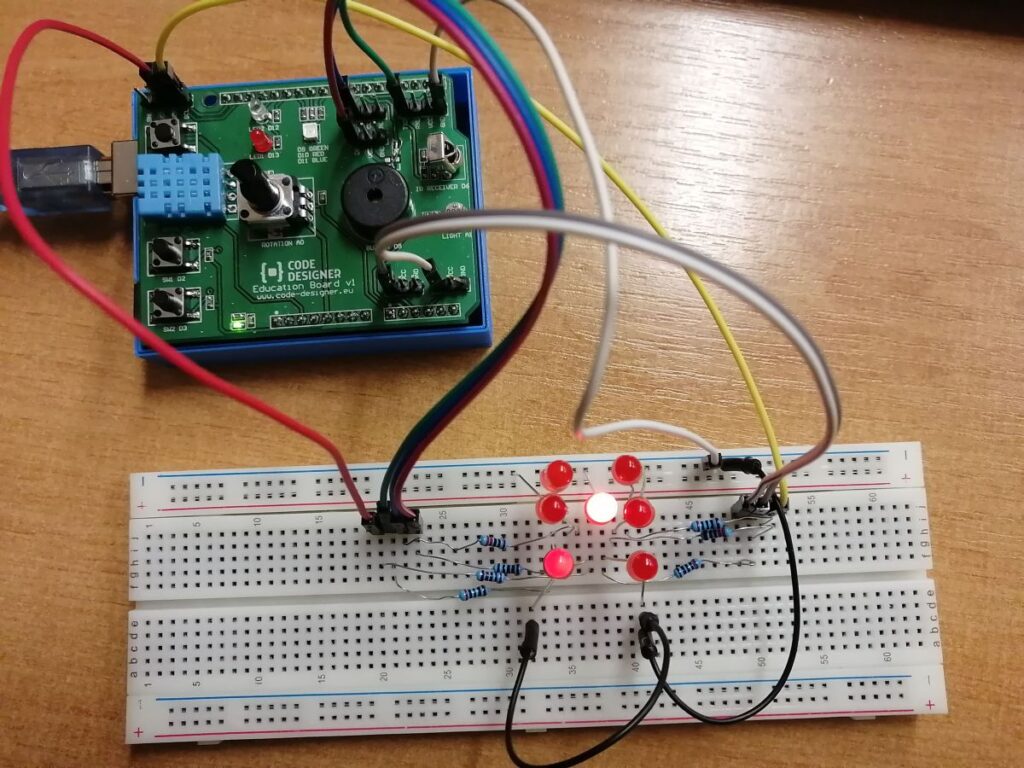

1. Podłącz diody Led w kształt kostki do gry, pamiętaj o rezystorze do każdej diody
   • Dioda 1 do SDA
   • Dioda 2 do SCL
   • Dioda 3 do D7
   • Dioda 4 do D8
   • Dioda 5 do TXD
   • Dioda 6 do A2
   • Dioda 7 do A3

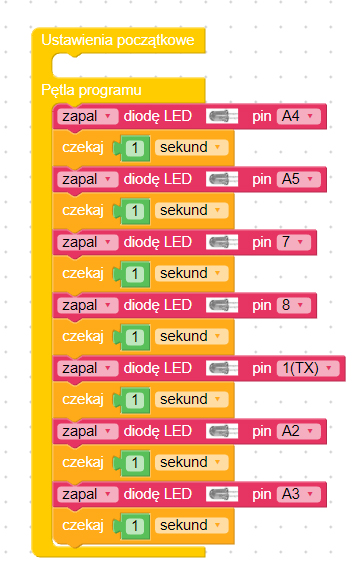

2. Uruchom program do sprawdzenia pojedynczo każdej diody

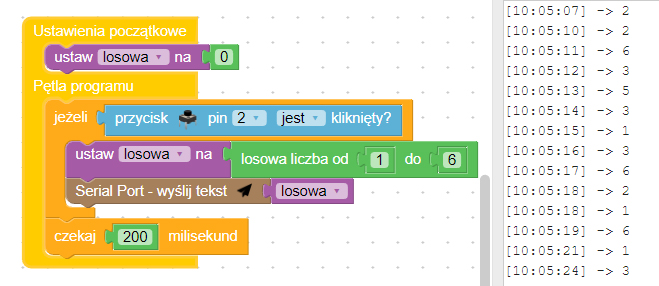

3. Losowanie liczby z zakresu od 1 do 6
   • Utwórz zmienną liczbową losowa
   • Utwórz program losujący liczbę z zakresu od 1 do 6 po wciśnięciu przycisku 2
   • Sprawdź na serial porcie czy wszystko działa prawidłowo

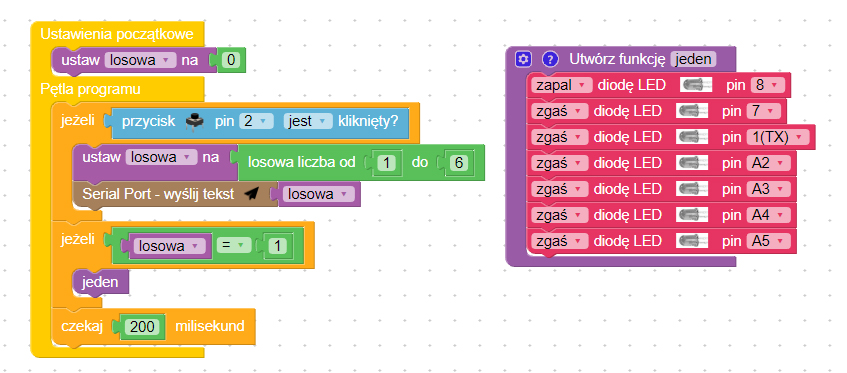

4. Wyświetlanie wylosowanej liczby na kostce
   • Dla każdej wylosowanej liczby utwórz program wyświetlający odpowiednie diody
   • Warto użyć funkcji aby kod lepiej wyglądał

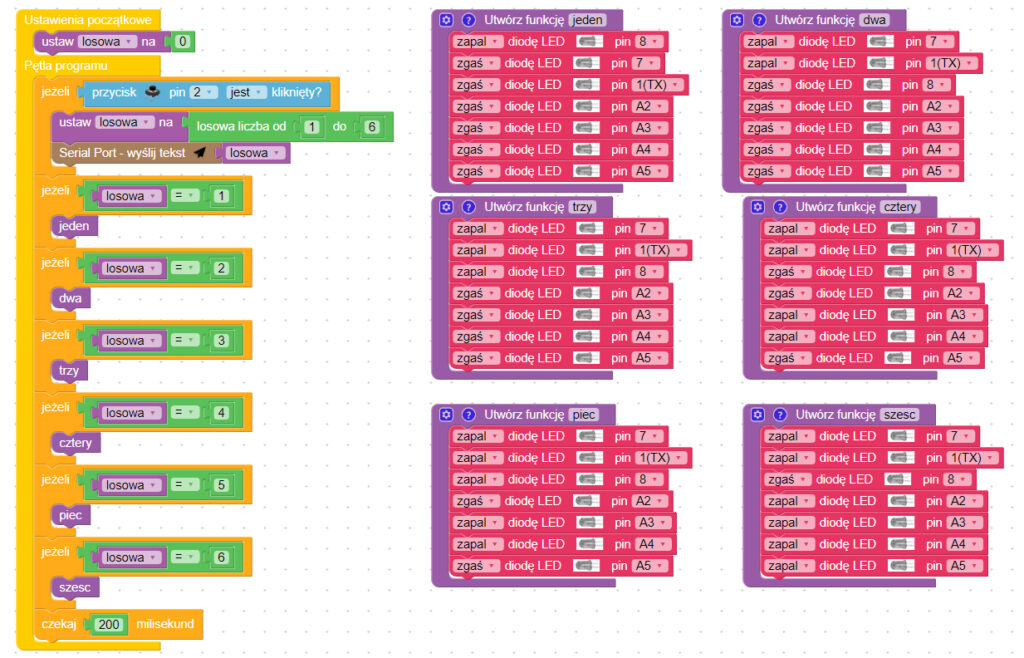

5. Kompletny kod z użyciem funkcji

Ćwiczenie 2 – wyświetlacz LCD

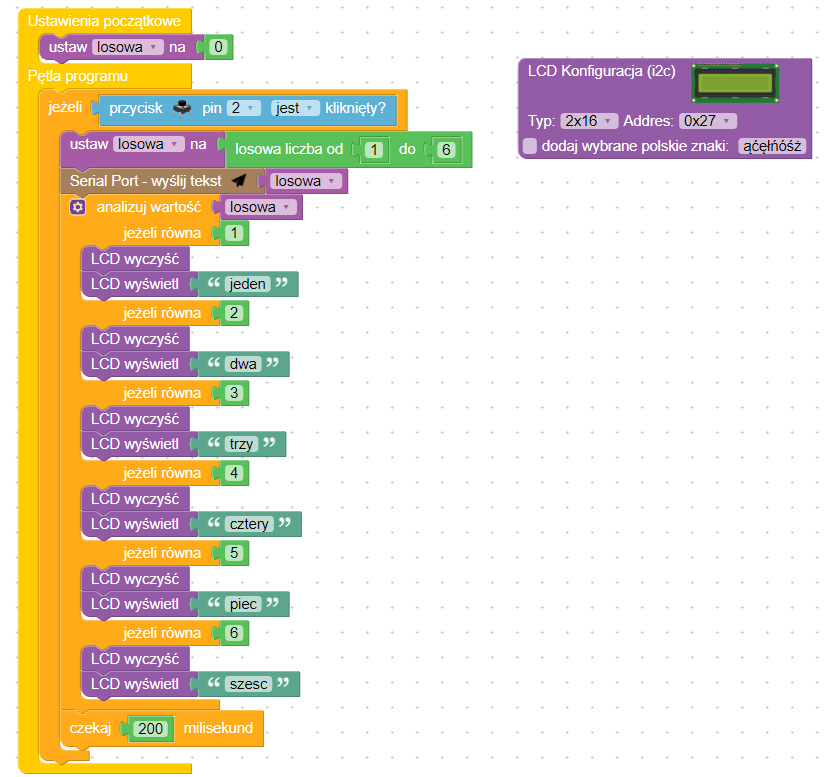

1. Korzystając z poprzedniego programu zmodyfikuj program aby losowane liczby były wyświetlane na LCD. Wykorzystaj tym razem warunek switch.

Ćwiczenie 3 – wyświetlacz matrix

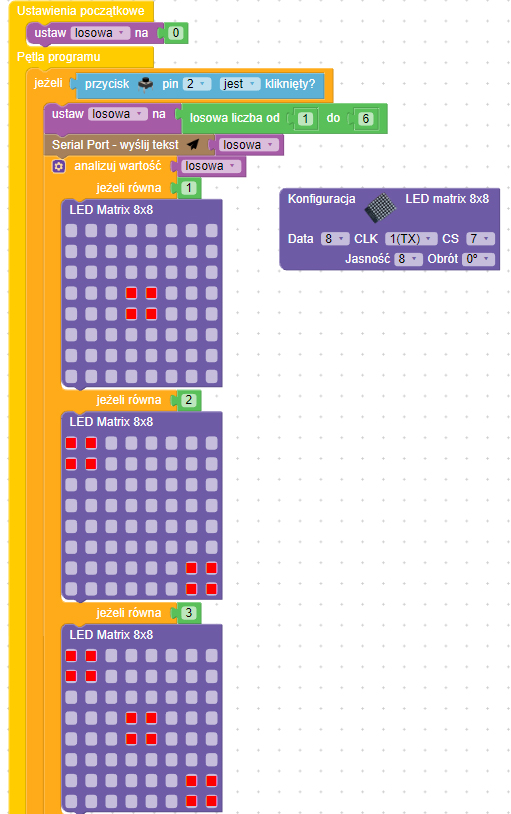

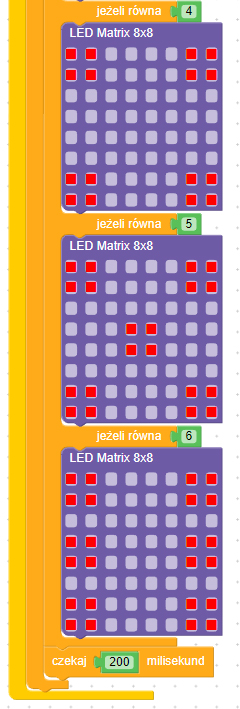

1. Korzystając z poprzedniego programu zmodyfikuj program aby losowane liczby były wyświetlane na matrix 8x8.

UWAGA

Pamiętaj o odpowiednim podpięciu pinów do wyświetlacz matrix.
