Zastanawiałeś się może kiedyś nad systemem parkowania w garażu do Twojego samochodu ale nie wiedziałeś jak się za to zabrać?
A może system zamiast w samochodzie zamontować na ścianie garażu w prosty i tani sposób?
HC-SR04 wysyła sygnał ultradźwiękowy i mierzy czas, po jakim odbity sygnał wraca. Na podstawie czasu obliczana jest odległość do przeszkody.

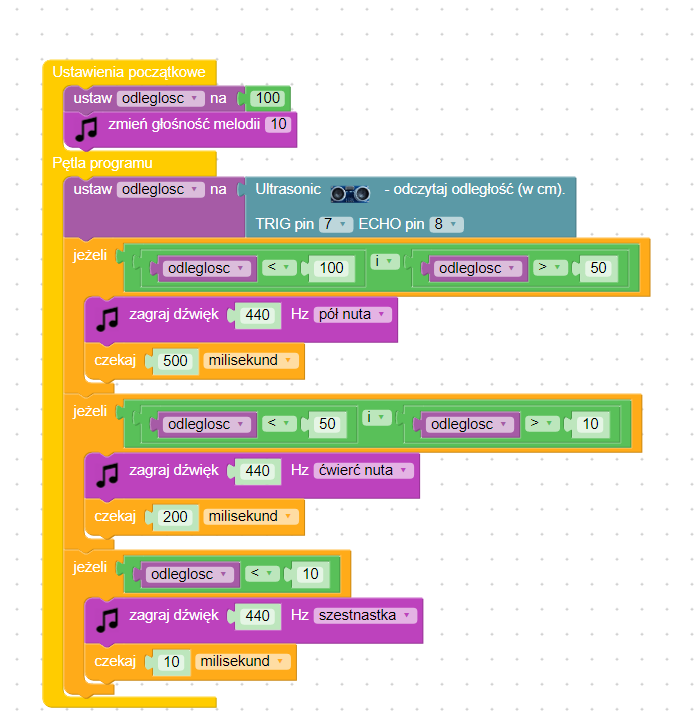

W zależności od zmierzonej odległości system aktywuje odpowiedni dźwięk na buzzerze:
- między 100 cm a 50 cm – dźwięk co 0.5 s
- między 50 cm a 10 cm – dźwięk co 0.2 s
- mniej niż 10 cm – dźwięk co 0.01 s

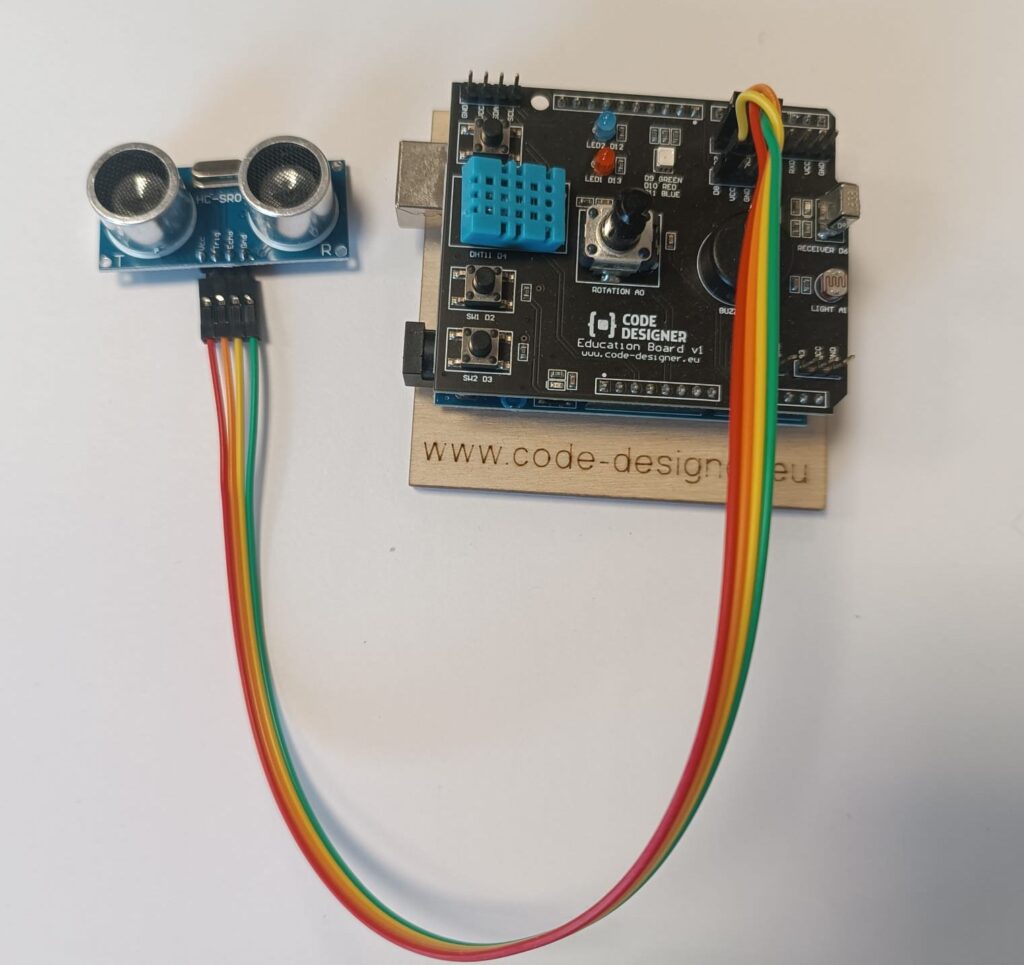

Przykład podłączenia z użyciem Education Board
